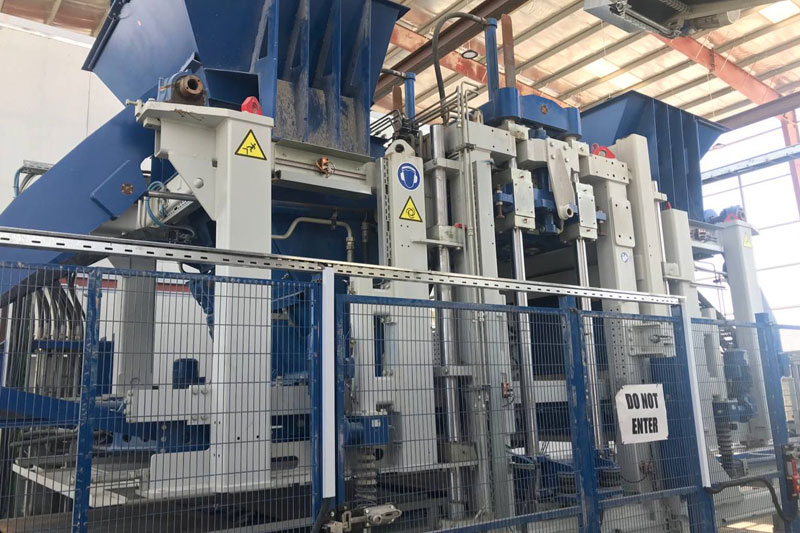

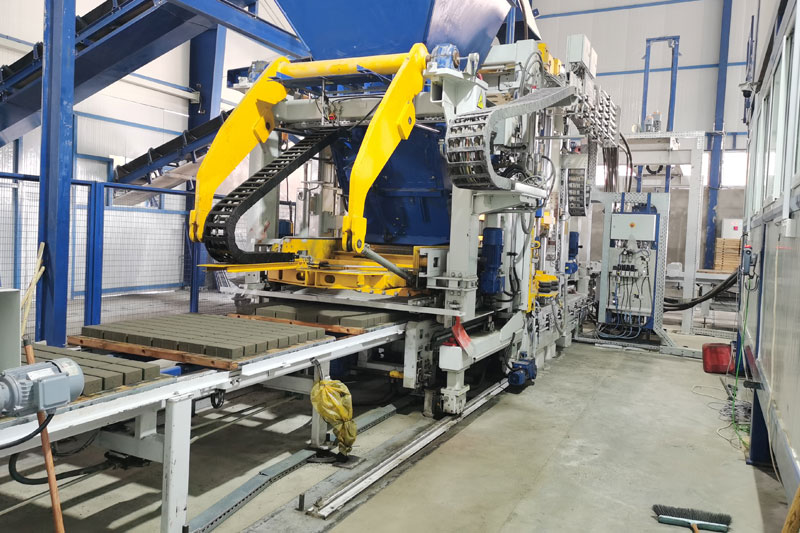

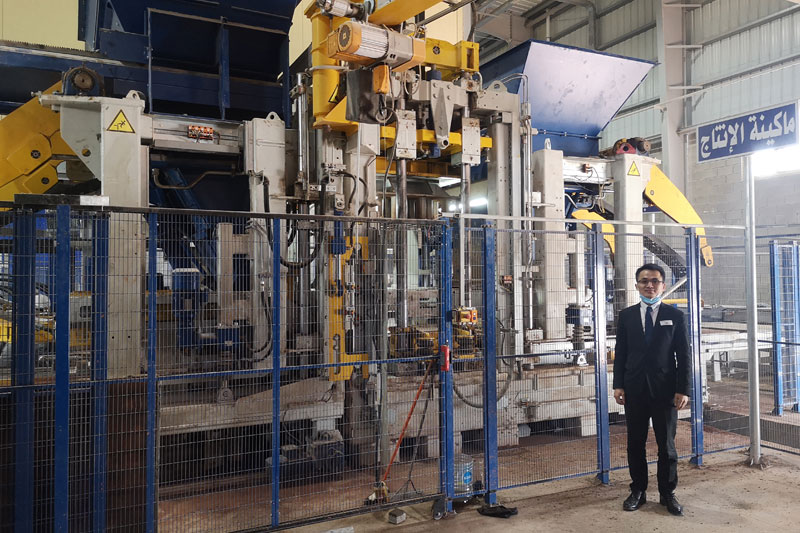

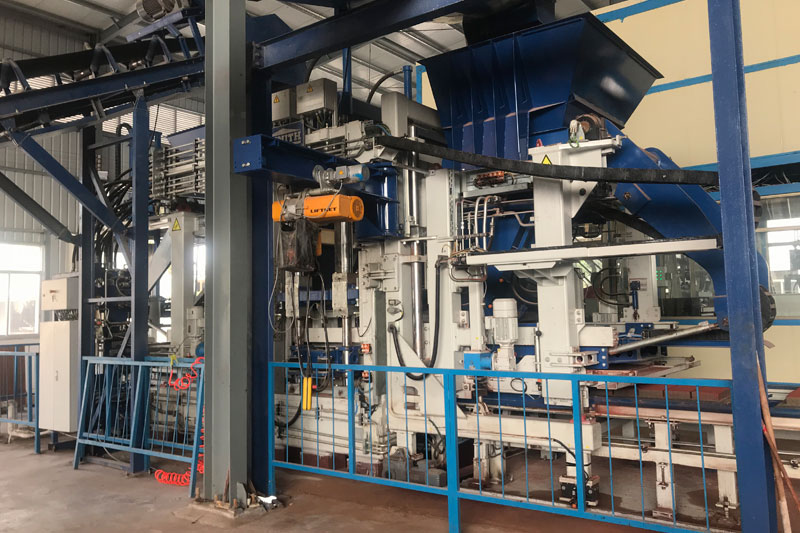

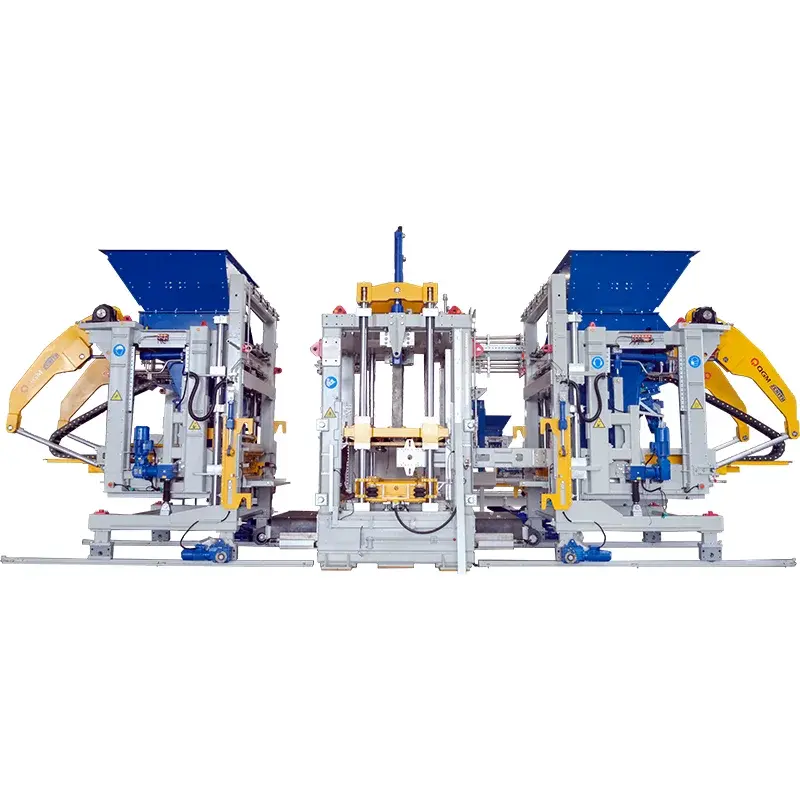

Повністю автоматична машина для виготовлення блоків ZN2000-2

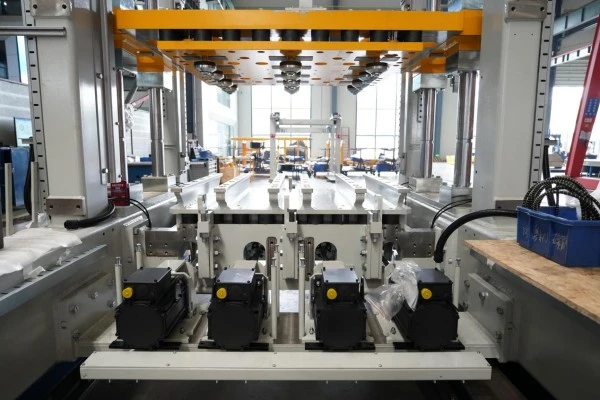

1 Чотирьохосьовий сервопривід Zenith “Ultra-Dynamic” (додатково)
Система Zenith Ultra-Dynamic — це сучасна високоякісна вібраційна технологія, яка використовується в повністю автоматичній машині для виготовлення блоків. Це дозволяє точно контролювати амплітуду за надзвичайно короткий час відгуку, забезпечуючи при цьому гнучке налаштування. Система з сервоприводом забезпечує високу динаміку, покращуючи час заповнення форми та виробничий цикл. Як амплітуду, так і частоту можна швидко й точно контролювати.

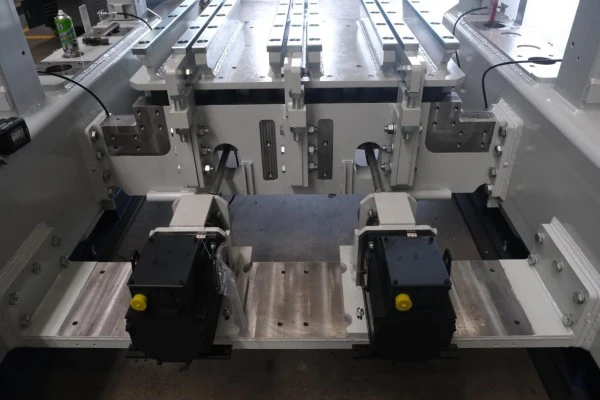

2 Двоосьова вібрація сервоприводу (додатково)
Кожен ексцентричний вал приводиться в рух незалежним серводвигуном, що забезпечує точне керування, швидку реакцію та точну вихідну силу вібрації.

3 Автоматична система швидкої зміни форми
Автоматична система швидкої заміни форми Zenith заснована на скоординованій роботі кількох пристроїв, що забезпечує інтелектуальну, швидку та точну заміну форми. Коли прес-форму транспортують поруч із головною машиною, вона поміщається на блок зміни форми за допомогою підйомної системи. Система автоматично завершує процес зміни прес-форми без ручного керування, позиціонування чи блокування.

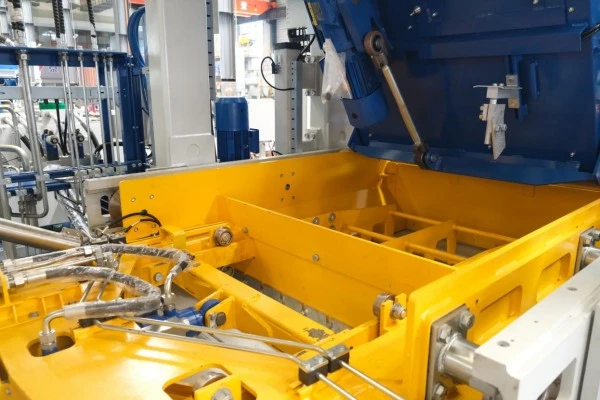

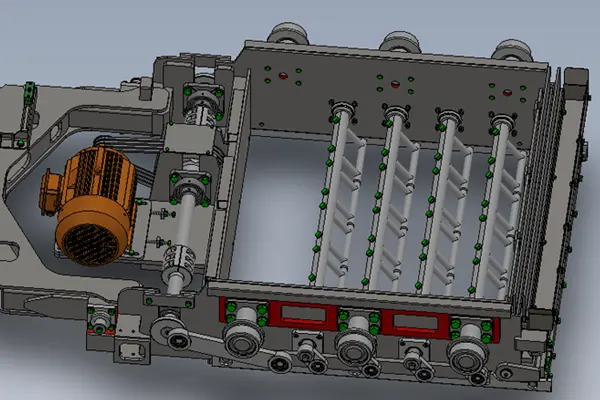

4 Підвісна система годування
Підвісна система подачі має модульну конструкцію, що включає коробку подачі, скребок, трамбувальну щітку та пристрій для руйнування арки. Ящики для годівлі для лицьової суміші та основної суміші встановлені на рамі годівниці, що забезпечує швидку заміну та оптимальну ефективність годування.

5 Гідравлічний зворотно-поступальний пристрій для руйнування основи (додатково)
Гідравлічний привід; граблі для руйнування арки рухаються вперед і назад, щоб ефективно розбити арки матеріалу.

6 Електроприводний пристрій для подачі підстави з поворотною аркою (додатково)
З електроприводом; граблі для руйнування арки обертаються під заданим кутом навколо валу, щоб розпушити матеріал.

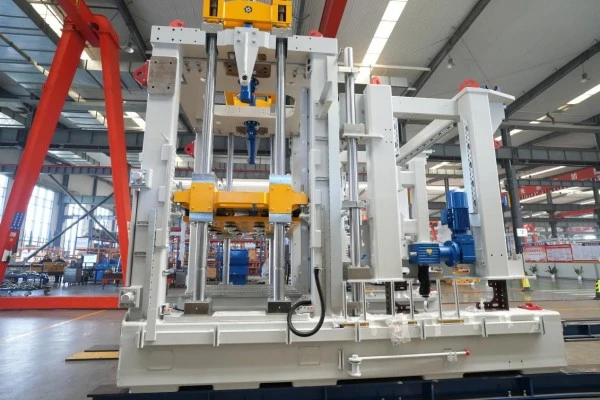

7 Модульна основна рама
Основна машина ZN1200-2S і блок змішування обличчя мають модульну рамну структуру з технологією точного складання. Порушуючи традиційні концепції дизайну, він широко використовує високоякісні болтові з’єднання для рами, вібраційного столу, балок двигуна та системи подачі. Така конструкція забезпечує наднизький рівень обслуговування, легку адаптацію до різних умов виробництва та значно коротший час заміни зношуваних деталей.

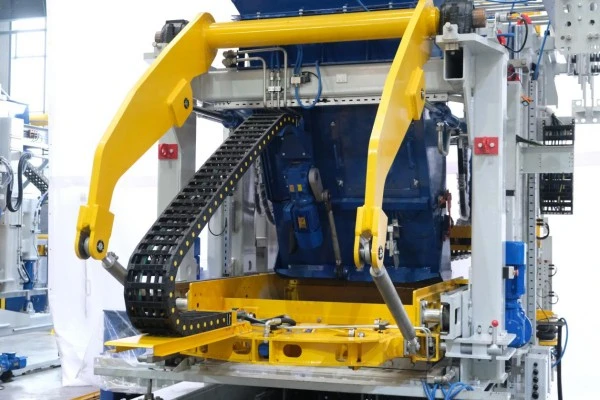

8 Гідравлічне автоматичне блокування для Face Mix Unit
З’єднання між основною машиною та блоком лицьового змішування ZN1200-2S досягається за допомогою вдосконаленої гідравлічної автоматичної системи блокування. Гідравлічні циліндри приводять у дію фіксуючі компоненти, щоб щільно закріпити блок змішування обличчя на головній машині. Коли потрібно відокремити блок змішування обличчя, система відпускає замок, і мотор-редуктор змушує блок змішування обличчя рухатися уздовж напрямних.

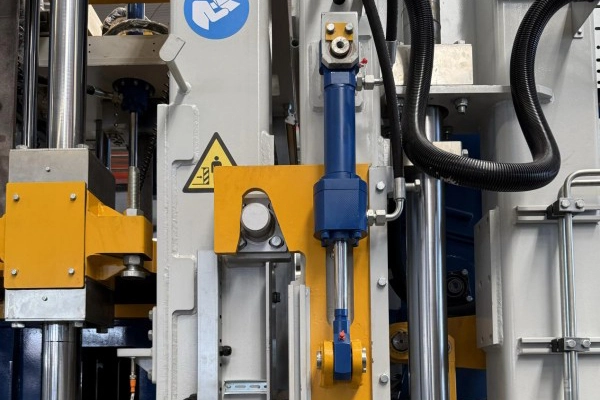

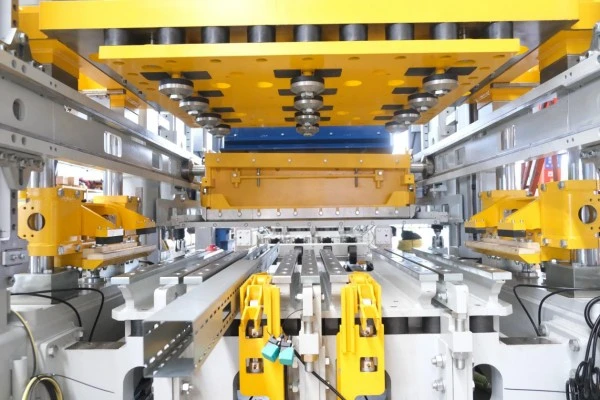

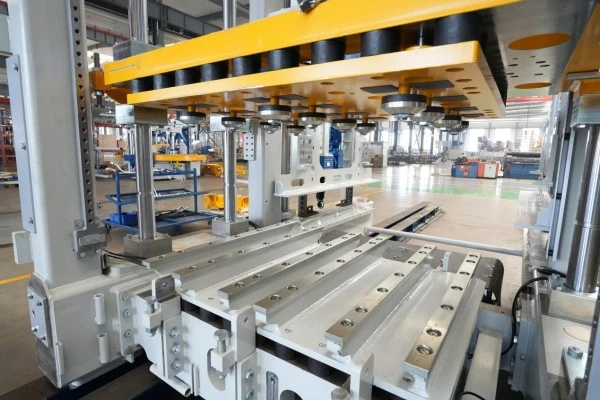

9 Пристрій блокування головки преса
Цей механічний запірний механізм складається з високоміцних запірних блоків, клиноподібної прес-головки та гідроциліндрів подвійної дії. Під час виймання з форми циліндри приводять у рух фіксуючі блоки, радіально затискаючи головку преса, утворюючи механічний тупик. Потім форма випускається під постійним тиском, ефективно усуваючи пружний відскок і мікрорух — забезпечуючи гострі краї цегли, гладкі поверхні та значно покращений рівень якості продукції.

10Електричне регулювання підйому гвинта
Оснащений високоточним гвинтовим підйомником для автоматичного регулювання висоти, що забезпечує високу точність, просте керування та покращену автоматизацію.

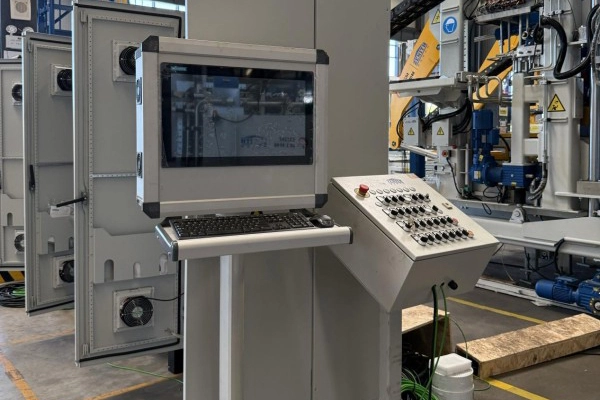

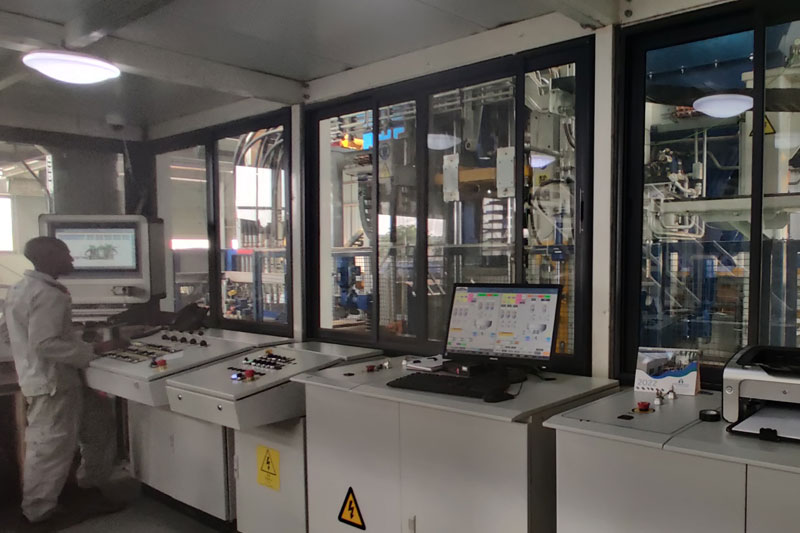

11Повністю інтегрована система управління
Головна машина ZN1200-2S використовує ПЛК серії Siemens S7-1500 (6ES7 515-2AM01-0AB0) — контролер високого класу від Siemens, який має великий об’єм пам’яті, високу швидкість обробки та повну функціональність. HMI візуалізує всі сигнали системи керування для простого та інтуїтивно зрозумілого керування.

12 Широкі можливості розширення
ZN1200-2S пропонує чудові апаратні та програмні можливості розширення. Він може бути оснащений різними додатковими системами, такими як пінні пристрої, системи змішування кольорів, блоки екстракції палет, системи витягування серцевини та поперечні щітки для очищення, що відповідає різноманітним виробничим вимогам клієнтів.

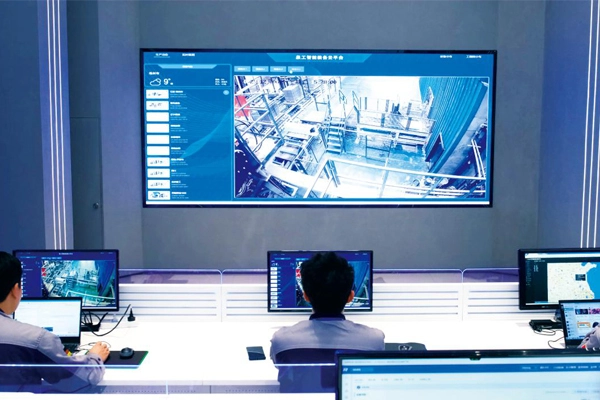

13 Quangong Intelligent Equipment Cloud Service Platform
Розроблена компанією Quangong Zenith платформа «Intelligent Equipment Cloud Service Platform» забезпечує онлайн-моніторинг, дистанційне оновлення, прогнозування та діагностику несправностей, оцінку стану обладнання та звіти про роботу, надаючи комплексні можливості інтелектуального обслуговування.
