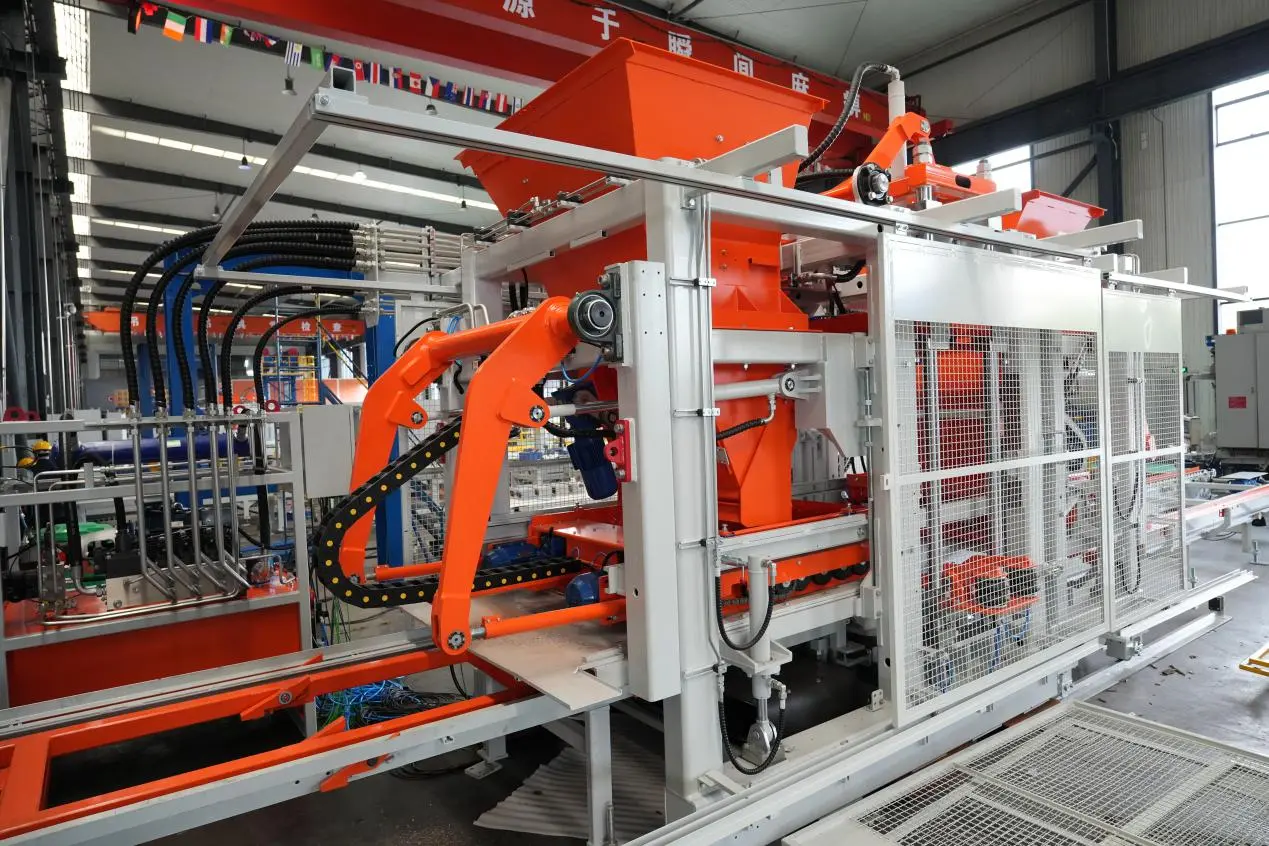

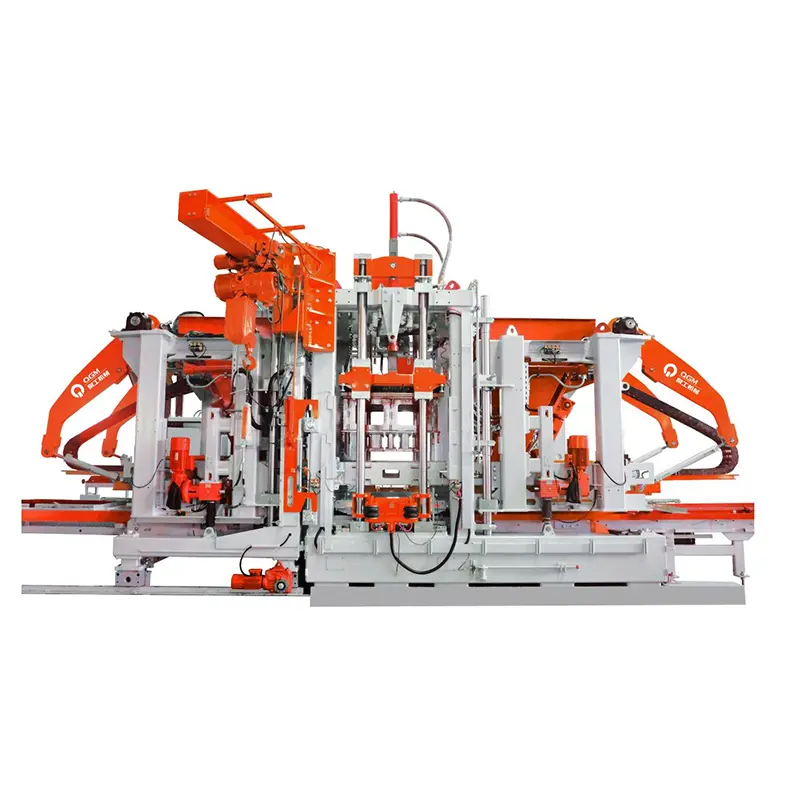

Автоматична машина для виготовлення бетонної плитки та блоків

Машина підтримує використання твердих промислових відходів, включаючи металургійні відходи, відходи будівництва та знесення, відходи гірничої промисловості, сталевий шлак, кам’яне вугілля, золу-винесення та пічний шлак. Ці матеріали можуть бути використані у виробництві бетонних блоків, бордюрного каменю, бруківки з імітації каменю ПК, бруківки, водопроникної бруківки.

Завдяки додаткам, що охоплюють будівництво будівель, муніципальне будівництво, міські проекти губки, озеленення та розвиток інфраструктури, T18 забезпечує автоматизоване виробниче рішення для різних вимог бетонних виробів.

II. Технічні характеристики

III. Технічні переваги

1. Чотирьохосьова сервосистема вібрації для регульованого контролю формування

T18 використовує чотири ексцентрикові вали з незалежним приводом для створення контрольованої вібрації під час формування бетонного виробу. Кожен вал приводиться в рух серводвигуном через гнучку муфту, тоді як симетричне розташування валу допомагає протидіяти горизонтальній вібрації та створює сильну, стабільну вертикальну вібрацію.

Сервосистема регулює ексцентричний кут для постійного регулювання сили вібрації від 0° до максимальної амплітуди. Оператори можуть адаптувати параметри вібрації до різних типів виробів і конструкції бетонної суміші, підтримуючи щільність продукту, якість формування та консистенцію виробництва.

2.  Система затиску форми пневматичної подушки безпеки

Система затиску прес-форми повітряним мішком використовує пневматичні пневматичні пружини для закріплення та звільнення форми. Його конструкція забезпечує швидку реакцію, рівномірно розподілену силу затиску та точне позиціонування форми порівняно зі звичайними механічними системами затиску.

Підтримуючи надійну фіксацію форми під час вібрації та спрощуючи процес блокування та розблокування, система допомагає скоротити час зміни форми, підтримуючи стабільні операції формування.

3. Швидкознімна трамбувальна головка з синхронізованою вібрацією

Для зручного технічного обслуговування та операцій формування трамбувальна головка T18 оснащена механізмом швидкого блокування подушки безпеки. Механізм дозволяє ефективно встановлювати, знімати та закріплювати трамбувальну головку, що спрощує обслуговування та скорочує час простою виробництва.

Вібраційні двигуни, розташовані по обидва боки від трамбувальника, працюють узгоджено з основною вібраційною системою. Ця комбінована вібраційна дія сприяє рівномірному ущільненню бетону та підтримує постійну щільність продукту, точність розмірів і якість поверхні.

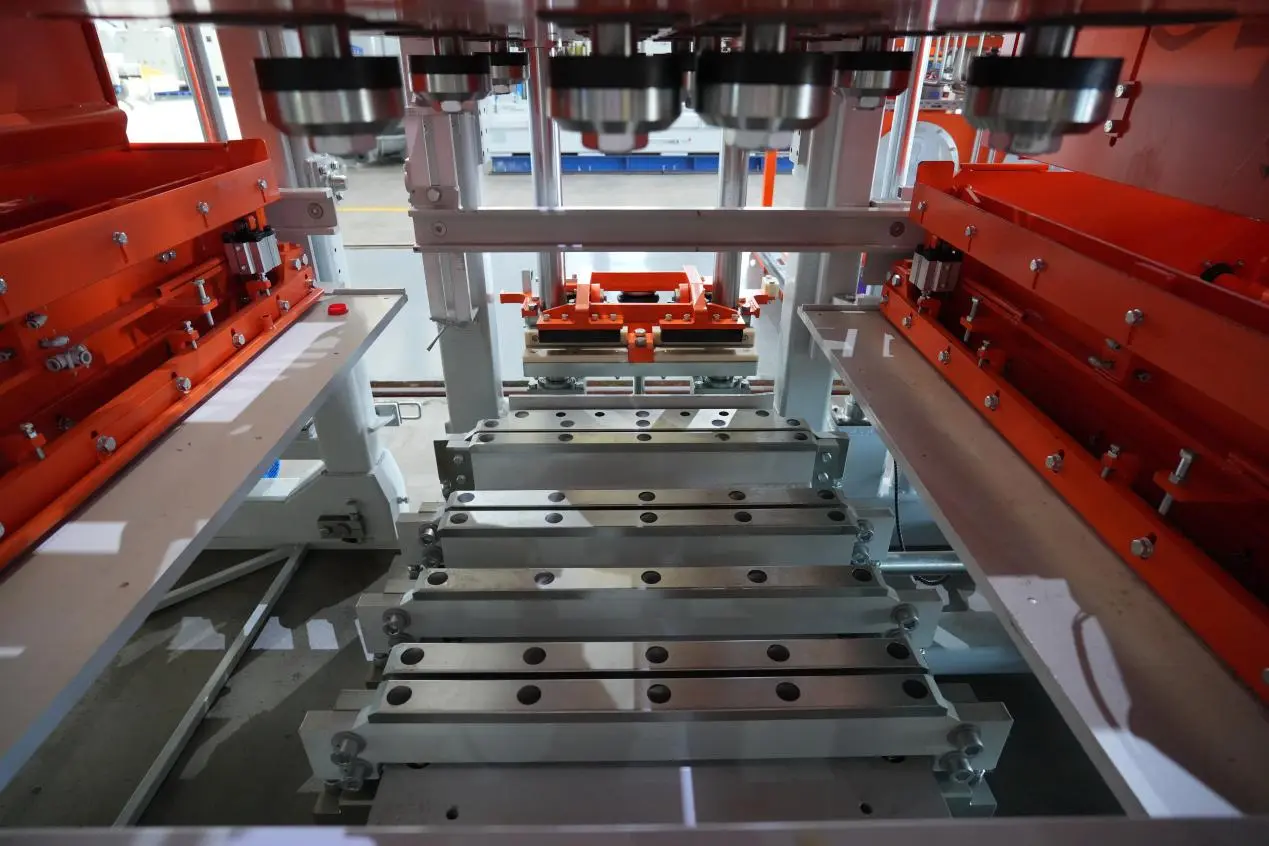

4. Автоматична система обміну прес-форм

T18 містить автоматичний пристрій для зміни форми, який керує вставкою, позиціонуванням і видаленням форми, зменшуючи потребу в звичайних ручних процедурах перемикання.

Спрощуючи заміну форм, система допомагає скоротити час переналаштування та покращити використання машини. Він також підтримує переходи між різними типами бетонних виробів залежно від використовуваних форм і конфігурації виробництва.

5. Гідравлічна нижня подача для рівномірного розподілу матеріалу

Нижня система подачі матеріалу використовує гідравлічний привід для регулювання швидкості циліндра та сили подачі. Цей контрольований рух подає бетон у порожнини форми та допомагає досягти більш рівномірного розподілу матеріалу.

Стабільна подача допомагає зменшити блокування матеріалу, витік і нерівномірне заповнення. Покращуючи послідовність доставки бетону до форми, система підтримує якість продукту та безперервність у виробництві блоків та бруківки.

6. 360° ротаційна анти-аркова система для безперебійної подачі

T18 використовує обертовий механізм перемішування з приводом від двигуна, щоб підтримувати рух матеріалу всередині живильника. Його зносостійкі леза безперервно обертаються на 360°, допомагаючи розпушити накопичений матеріал і підтримувати стабільну подачу під час циклу годування.

Замість того, щоб покладатися на періодичне коливання або вібрацію, обертові леза активно турбують ділянки, де матеріал може накопичуватися або ущільнюватися. Це допомагає зменшити перекриття, застійні зони та закупорки, які можуть перешкоджати постійному живленню цвілі.

Для полегшення обслуговування вузол леза має модульну конструкцію, що полегшує заміну зношених компонентів. Низький рівень робочого шуму та зменшений знос лез додатково сприяють регулярному технічному обслуговуванню та довготривалій роботі обладнання.

7. Вбудований гідравлічний силовий агрегат для оптимізованої роботи машини

T18 має централізований гідравлічний вузол, який подає електроенергію до робочих механізмів машини. Завдяки об’єднанню основних гідравлічних компонентів і масляних каналів в одному блоці конструкція зменшує потребу в розосередженій мережі зовнішніх гідравлічних ліній.

Ця консолідована схема спрощує огляд і обслуговування системи, а менша кількість зовнішніх з’єднань допомагає обмежити можливі точки витоку масла. Гідравлічна потужність забезпечується чутливим приведенням у дію та стабільним тиском для підтримки циклу формування машини.

Розроблений для енергозберігаючої роботи та стабільних виробничих вимог, інтегрований блок допомагає підтримувати надійну гідравлічну продуктивність, спрощуючи планове технічне обслуговування.

IV. Зразки продуктів і сценарії застосування

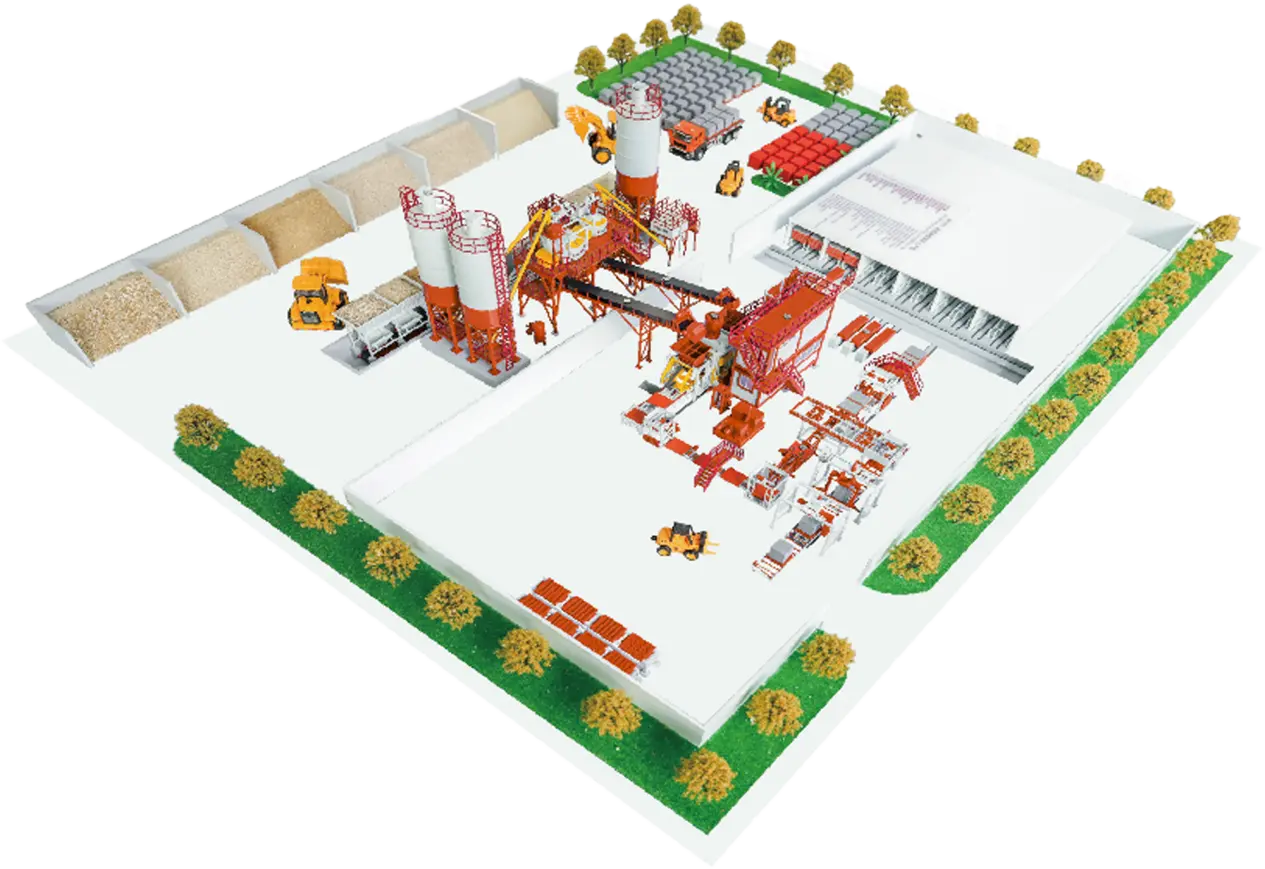

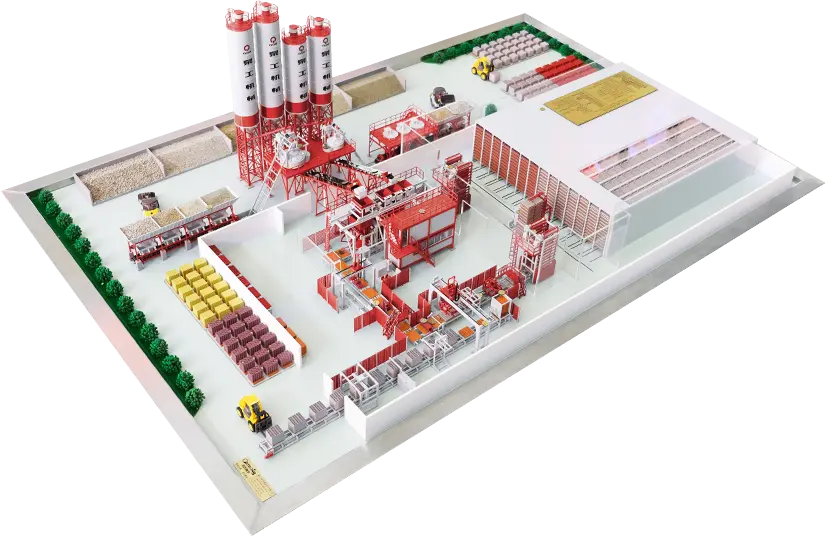

Ⅴ. T18 Компонування виробничої лінії

Дізнайтеся більше про автоматичну машину для виготовлення блоків і бруківки T18

T18 поєднує вібрацію з сервоприводом, пневматичний затиск прес-форми, швидкороз’ємну трамбувальну головку, автоматичну зміну форми, гідравлічну нижню подачу, роторне запобігання викривленню та вбудований гідравлічний блок живлення. Ці системи працюють разом, щоб підтримувати автоматизоване виробництво бетонних блоків, бруківки та бордюрів.

Зв’яжіться з QGM, щоб обговорити специфікації продукту та виробничі вимоги, а також дізнатися більше про автоматичну машину для виробництва бетонних блоків і асфальтоукладальників T18.
