Повністю автоматична машина для виготовлення бетонних виробів

Машина може використовувати широкий спектр промислових твердих відходів, включаючи металургійні відходи, відходи будівництва та знесення, відходи гірничої промисловості, сталевий шлак, кам’яне вугілля, золу-винесення та пічний шлак. Виробляє бетонні блоки, бордюри, бруківку з імітації каменю, бруківку, водопроникну бруківку для будівництва, комунального будівництва, міських проектів, ландшафтної архітектури та розвитку інфраструктури.

Завдяки інтегрованим технологіям формування та гнучким можливостям виготовлення продукції T15 забезпечує інтелектуальне, ресурсоефективне рішення для виробництва бетонних виробів.

II. Технічні характеристики

Ⅲ. Технічні переваги

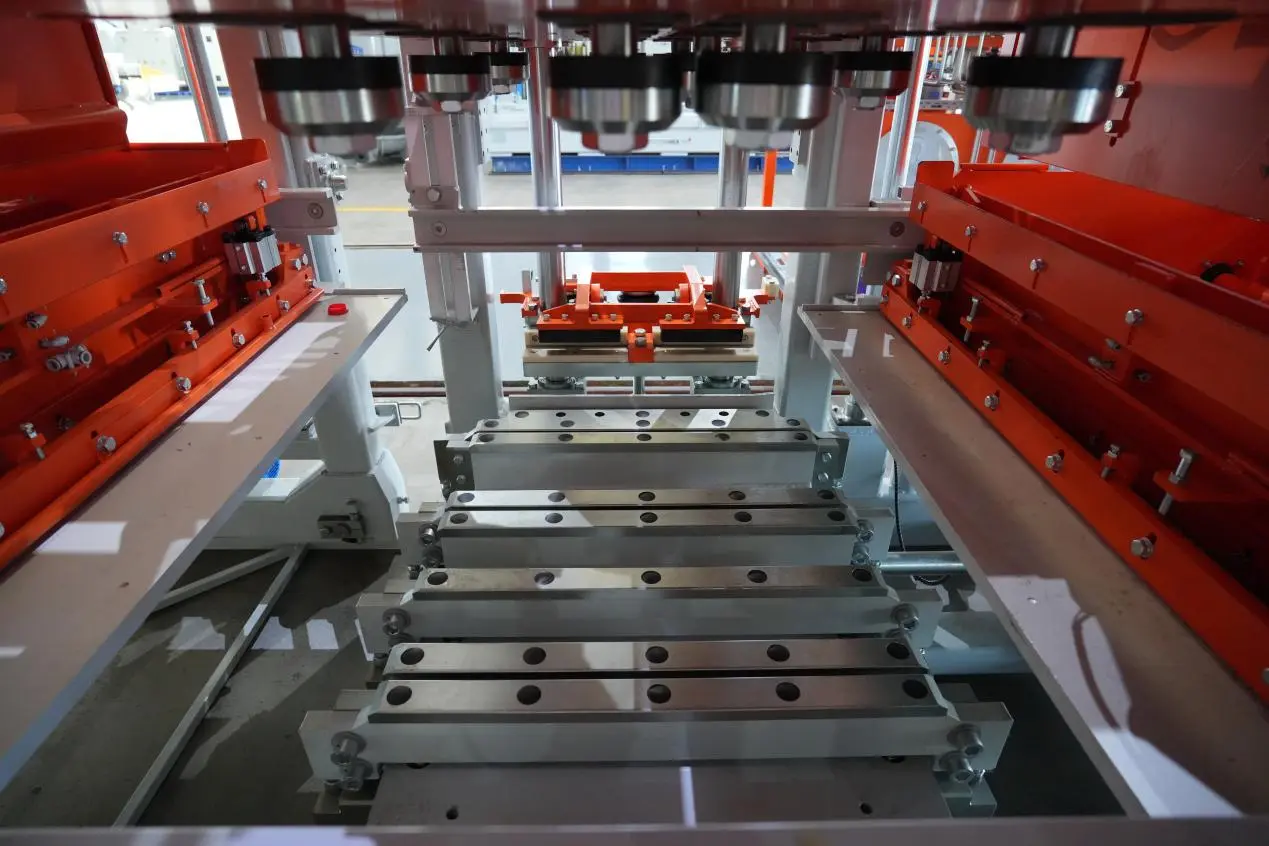

1. Чотирьохосьова сервосистема вібрації: точний контроль вібрації для послідовного формування

T15 оснащений чотириосьовою сервосистемою вібрації з чотирма серводвигунами, які незалежно приводять у рух чотири ексцентричні вали за допомогою гнучких муфт. Така конфігурація забезпечує точну синхронізацію та координований контроль процесу вібрації.

Симетричне розташування валу допомагає збалансувати горизонтальні вібраційні сили, забезпечуючи потужну, постійну вертикальну вібрацію для формування бетонних блоків. Змінюючи ексцентричні кути, сервосистема дозволяє плавно регулювати силу вібрації від 0° до максимальної амплітуди, забезпечуючи гнучкий контроль за умовами формування.

Параметри вібрації можна адаптувати до різних типів блоків і конструкції бетонної суміші, допомагаючи досягти необхідної щільності продукту, покращити консистенцію формування та підтримувати стабільну продуктивність.

2. Система затиску прес-форми Air Bag: швидке замикання форми з рівномірною силою затиску

У T15 використовується пневматична пневматична система затискання прес-форми для швидкого блокування та розблокування форми. У порівнянні зі звичайними механічними затискними механізмами, ця конструкція забезпечує чутливу роботу, рівномірно розподілену силу затиску та точне позиціонування форми.

Під час вібрації система допомагає надійно утримувати форму на місці, підтримуючи стабільне формування бетонного блоку. Швидша зміна прес-форм також скорочує час налаштування між виробничими циклами та покращує загальну ефективність виробництва.

3. Вібраційна система трамбування: швидке встановлення з рівномірним ущільненням

Головка трамбування оснащена механізмом швидкого блокування пневматичної подушки безпеки, який забезпечує швидке встановлення, видалення та надійне розміщення. Ця конструкція спрощує технічне обслуговування, пов’язане з формою, і допомагає скоротити час простою під час переналаштування виробництва.

Високопродуктивні вібраційні двигуни, встановлені з обох боків трамбувалки, працюють узгоджено з основною вібраційною системою. Ця синхронізована робота сприяє рівномірному ущільненню бетону, допомагаючи досягти постійної щільності блоку, точності розмірів і якості поверхні.

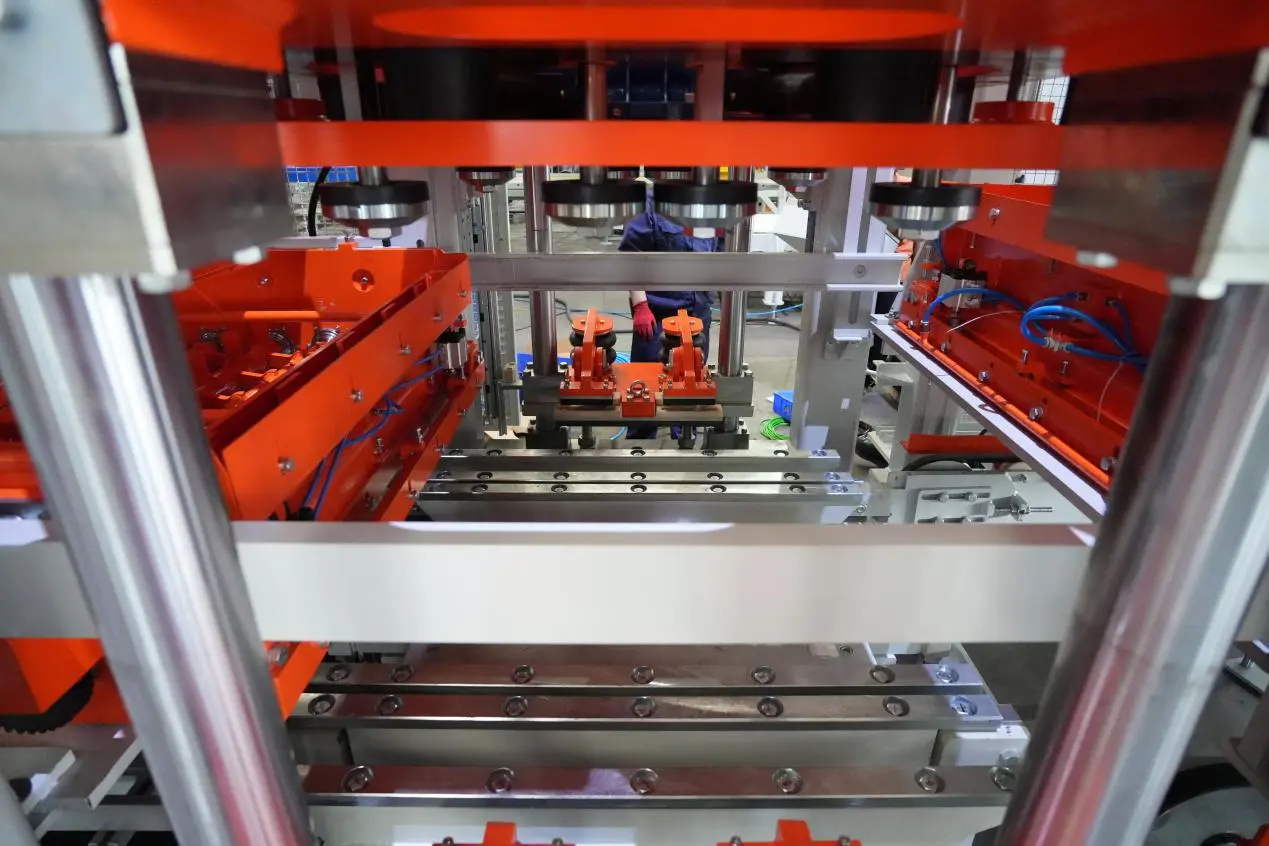

4. Пристрій для швидкої зміни форм: автоматичне перемикання для гнучкого виробництва

T15 містить пристрій для швидкої зміни форми, який автоматично вставляє, точно позиціонує та швидко видаляє форми.

Замінивши звичайні ручні процедури зміни прес-форм автоматизованим процесом, система скорочує час заміни прес-форми та покращує використання машини. Це також полегшує перехід між різними типами бетонних виробів.

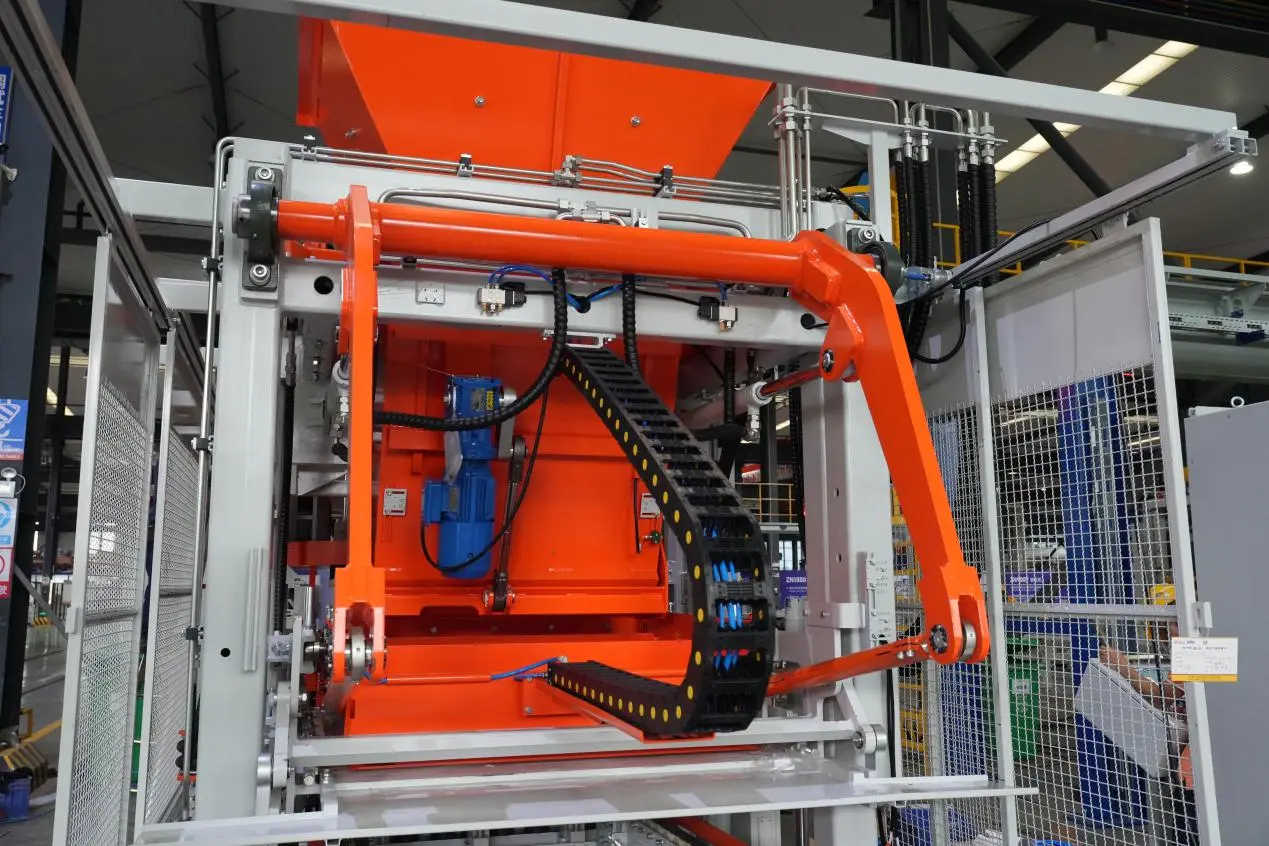

5. Гідравлічна нижня система подачі матеріалу: контрольована подача для рівномірного заповнення форми

T15 оснащений системою нижньої подачі з гідравлічним приводом, яка регулює швидкість циліндра та силу подачі для рівномірної подачі бетону в порожнини форми. Точний контроль потоку матеріалу допомагає підтримувати постійні умови заповнення протягом усього процесу формування.

Оптимізований механізм подачі допомагає зменшити блокування матеріалу, витік і нерівномірний розподіл. Сприяючи рівномірному заповненню форми, система підтримує постійну якість бетонних блоків і надійну безперервність виробництва.

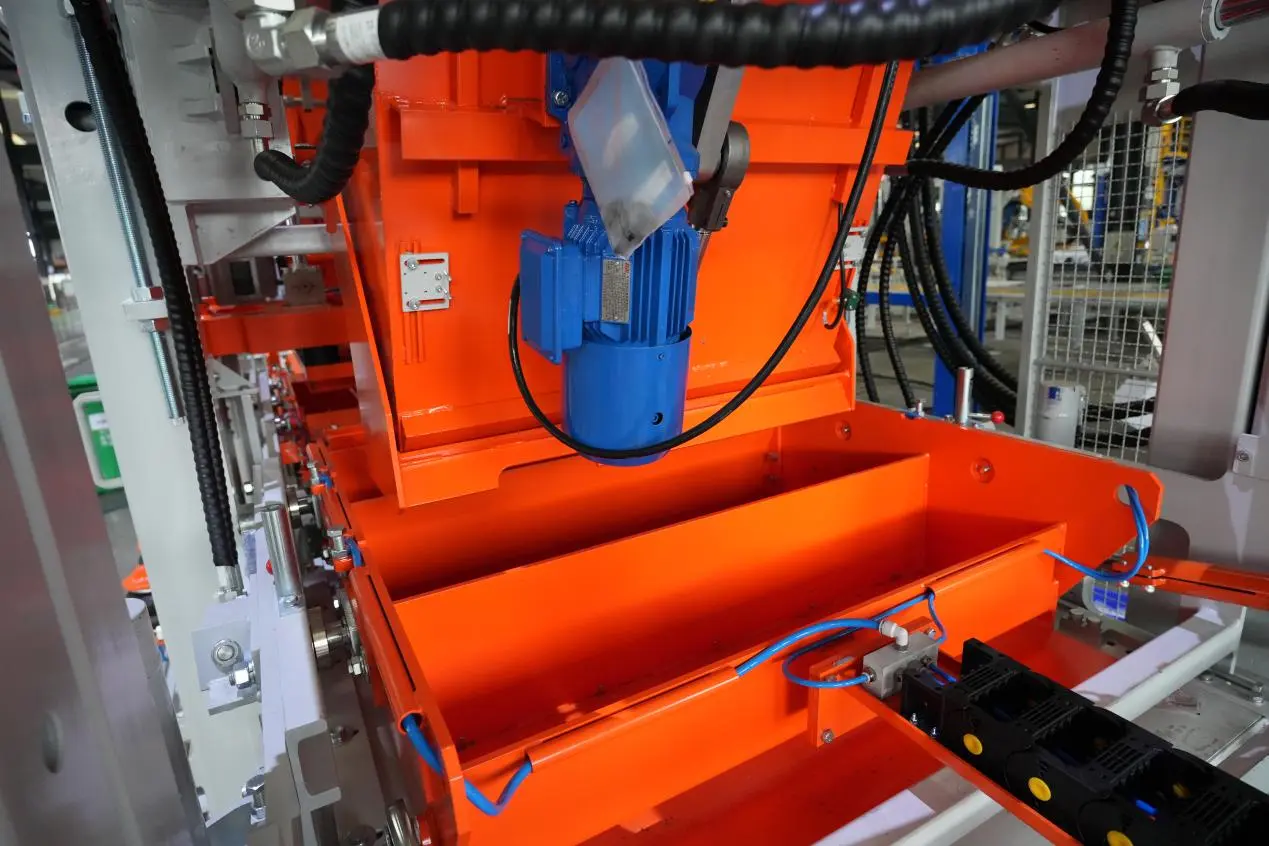

6. Поворотна система запобігання дугам на 360°: безперервне обертання для запобігання з’єднанню матеріалу

Пристрій подачі матеріалу містить поворотний на 360° механізм проти викривлення, що приводиться в дію незалежним редукторним двигуном. Зносостійкі змішувальні лопаті безперервно обертаються синхронно з процесом подачі, допомагаючи підтримувати постійний потік матеріалу в форму.

На відміну від звичайних поворотних або вібраційних систем запобігання дугам, поворотна конструкція допомагає усунути мертві зони матеріалу та зменшити утворення перемичок і блокування, зводячи до мінімуму перерви в подачі під час виробництва бетонних блоків.

Модульна структура дозволяє швидко замінити зношені леза, що спрощує обслуговування. Плавна робота, низький рівень шуму, знижений знос компонентів і подовжений термін служби ще більше підтримують надійну продуктивність.

7. Інтегрована гідравлічна система: компактна гідравлічна конструкція для стабільної роботи

У T15 використовується компактний інтегрований гідравлічний блок живлення, який поєднує блок живлення, компоненти керування та масляні контури в одному модулі для забезпечення гідравлічної потужності для роботи машини.

У порівнянні зі звичайними роздільними гідравлічними конфігураціями ця інтегрована компоновка зменшує зовнішні з’єднання трубопроводів, знижує ризик витоку масла та підвищує стабільність системи. Його компактна конструкція також спрощує перевірку та обслуговування.

Завдяки чутливому гідравлічному управлінню, постійному виходу тиску та низькому споживанню енергії система підтримує надійну безперервну роботу під час виробництва бетонних блоків.

Ⅳ. T15 Компонування виробничої лінії

Ⅴ. Зразки продуктів і сценарії застосування

Автоматична машина для виробництва гнучких бетонних виробів T15

Для виробництва бетонних блоків, бруківки, бордюрного каменю та інших бетонних виробів важливий вибір правильної машини для виготовлення блоків. Автоматична машина для виготовлення блоків і бруківки T15 поєднує вібрацію з сервоприводом по чотирьох осях, автоматичну зміну форми та контрольовану подачу матеріалу для підтримки ефективних операцій формування та гнучкого виробництва продукції.

Зв’яжіться з QGM, щоб обговорити ваші вимоги

Шукаєте повністю автоматичну машину для виробництва бетонних блоків для своєї виробничої лінії? Зв’яжіться з QGM, щоб обговорити асортимент продукції, вимоги до виробництва та варіанти обладнання. Щоб отримати додаткову допомогу, надішліть онлайн-запит або зателефонуйте за номером +86-595-8679-9299.
